LED工業動態參數顯示屏

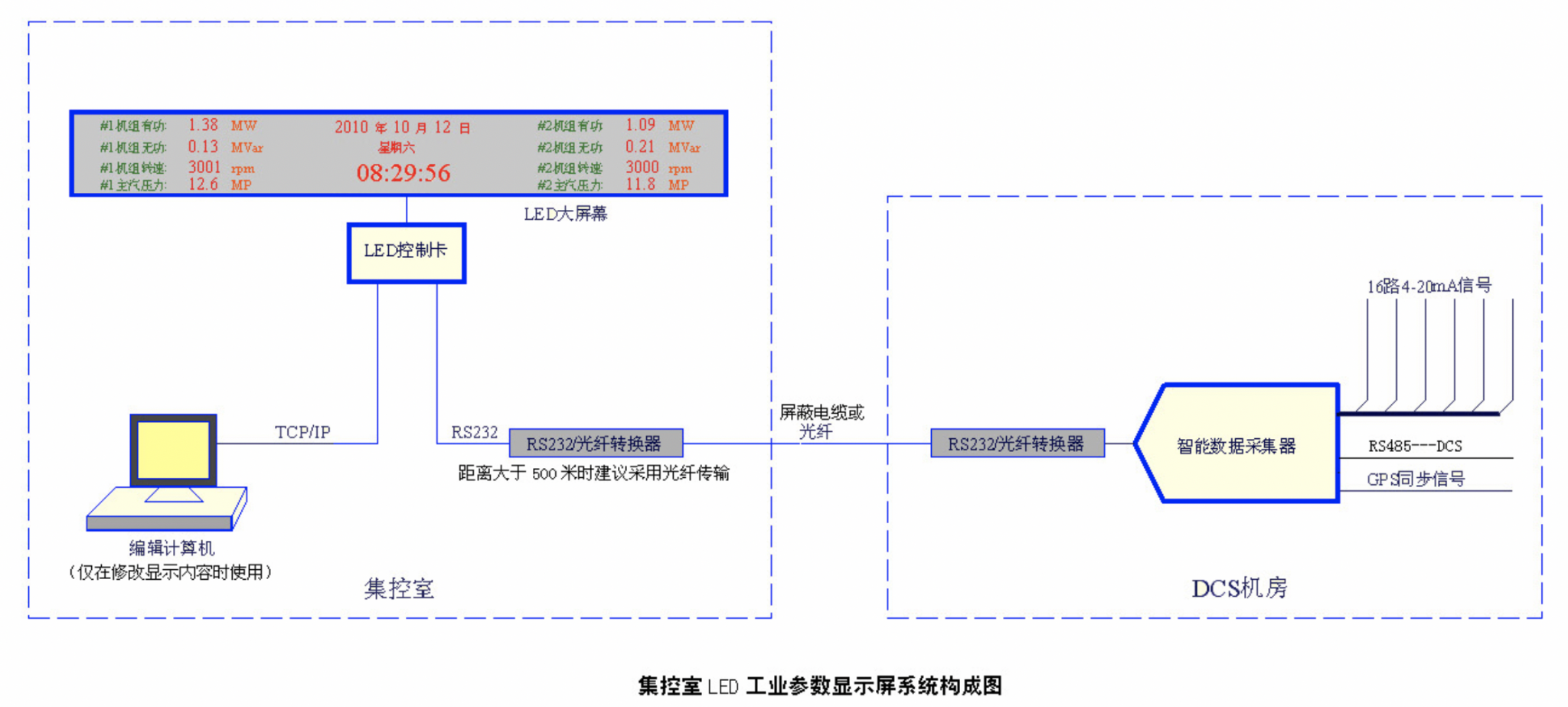

系統構成
HD-375D工業參數LED顯示屏是專為工業過程控制系統設計的實時數據采集與顯示設備HD375工業參數LED顯示屏是專為工業過程控制系統設計的實時數據采集與顯示設備。其主要構件均選用進口高可靠工業級元件，嚴格按工業標準設計生產，可廣泛應用于電力、石化、交通等工業現場。顯示屏采用高分辨率Φ3.75mm的紅綠雙基色LED點陣模塊構成。顯示細膩清晰，視覺效果良好。通過我公司配套研發的專用智能信號采集器，用戶可方便的顯示各種類型的實時參數，它不僅支持16通道模擬信號（0-5V/0-10V/4-20mA/0-20mA可選），也可通過串行接口接入任何廠家的DCS或MIS系統獲取需要顯示的工業參數。采集器內置有GPS同步日歷時鐘可自動與用戶的GPS系統同步校準，完全沒有計時誤差。顯示屏顯示的參數名稱、排列方式、字體、顏色可通過專用控制計算機任意編輯排列。該顯示屏支持脫機運行方式，通常顯示生產參數時無需工控機參與。需要的時候可以連接主控計算機編輯并顯示標語、問候語等內容，顯示方式有多種生動靈活的方式。顯示屏設計為鋁合金型材外框，LED顯示單元為磁性吸附的模塊式拼貼結構，方便日后的維修保養。
工作過程描述
用戶首先通過主控計算機（安裝有LED顯示屏專用控制編輯軟件）任意編輯屏幕上各種參數和時鐘的格式、字體、顏色（紅、綠、黃任選），編輯完成后保存于LED顯示屏的主控制卡.需要顯示的模擬量工業參數和GPS基準信號在機房集中采集轉換成數字量，通過RS485/RS232傳送到LED顯示屏的主控制卡。此后，顯示屏可脫離主控計算機自動顯示生產參數和時鐘信息，無需任何外部操作。
當需要顯示特定的標語、問候語等信息時，可通過計算機任意編輯各種文字、圖案等，并通過計算機控制顯示屏顯示或輪流顯示生產參數和標語內容，并有多種生動靈活的方式可供選擇。
技術參數
HD375D工業參數LED顯示屏技術參數表
|
序號
|
配置名稱
|
配置參數數據
|
|
1
|
像素尺寸
|
Ф3.75mm
|
|
2
|
像素組成
|
1紅1綠
|
|
3
|
分辨率
|
44100點/平米(點距4.75mm)
|
|
4
|
顯示顏色
|
紅色,綠色,黃色
|
|
5
|
屏幕可視角
|
水平/垂直≥120°
|
|
6
|
亮度控制
|
可根據環境亮度調節
|
|
7
|
通信接口方式
|
TCP/I網口+RS485/RS232雙接口
|
|
8
|
工作環境要求
|
室內；溫度：0℃-45℃;濕度≤75%;無腐蝕性氣體
|
|
9
|
使用壽命
|
大于10萬小時
|
|
10
|
工作電源
|
AC220V
|
|
11
|
功耗
|
平均 ≤500W/平米
|
|
12
|
顯示屏外框
|
專用鋁合金或用戶指定要求
|
|
13
|
安裝方式
|
立盤鑲嵌、吊頂壁掛均可
|
DAS4164顯示屏專用智能數據采集器技術參數
|
序號
|
配置名稱
|
配置參數數據
|
|
1
|
模擬量輸入
|
16通道16位ADC，4-20mA、0-5V可選
|
|
2
|
實時時鐘
|
年月日時分秒，可手動設置，支持GPS同步校準
|
|
3
|
GPS同步
|
可輸入PPH、PPM、PPS同步脈沖（TTL或干接點）
|
|
4
|
通信接口
|
4個RS232/RS485可編程異步通信接口，可支持多種標準通信協議
|
|
5
|
工作電源
|
AC220V(10W)
|
|
6
|
外形尺寸
|
230mmX110mmX50mm標準工控卡件
|
