LED工業動態參數顯示屏

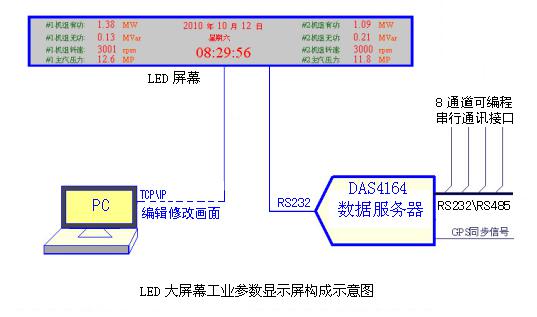

系統構成
HD-375D工業參數LED顯示屏是專為工業過程控制系統設計的實時數據采集與顯示設備。其主要構件均選用進口高可靠工業級元件,嚴格按工業標準設計生產,運行可靠性遠高于普通商用LED屏幕,可廣泛應用于電力、石化、交通等工業現場。顯示屏采用高分辨率Φ3.75mm的紅綠雙基色LED點陣模塊構成。顯示細膩清晰,視覺效果良好。
該系統使用我公司配套研發的專用數據服務器,可實現與各類用戶系統的數據傳輸與交換,包括用戶局域網、用戶接口機、DCS、PLC或MIS系統獲取需要顯示的實時動態參數。接口可支持TCP/IP、RS232、RS485/422,支持常用的各種標準協議,也可為用戶定制開發各種非標準協議。該接口服務器可同時對16路模擬量信號進行采集轉換,實現對動態實時工業參數的顯示。
該系統支持脫機運行模式,常規參數顯示模式下無需計算機控制。有效提高了系統可靠性,降低了故障率,也大大簡化了日常維護。屏顯示的參數名稱、排列方式、字體、顏色可使用通用計算機任意編輯排列。也可通過聯機控制方式插入顯示任意內容的標語、問候語等,并有多種生動靈活的播放模式。
顯示屏外形為鋁合金外框,LED顯示單元為磁性吸附的模塊式拼貼結構,方便日后的維修保養。顯示屏可整體安裝方式可有懸掛、壁掛等多種。

工作過程描述
用戶首先通過主控計算機(安裝有LED顯示屏專用控制編輯軟件)任意編輯屏幕上各種參數和時鐘的格式、字體、顏色(紅、綠、黃任選),編輯完成后保存于LED顯示屏的主控制卡.需要顯示的實時工業參數通過數據服務器與用戶系統通訊來獲取。根據不同的用戶系統,數據服務器有多種組態模式。數據服務器采集并處理后,通過RS232接口傳送到LED顯示屏的主控制卡。此后,顯示屏可脫離主控計算機自動顯示生產參數和時鐘等信息,無需任何外部操作。
當需要顯示特定的標語、問候語等信息時,可通過TCP/IP聯機方式在計算機上編輯各種文字、圖案等,并通可設置為輪流顯示生產參數或標語內容。
